Al-Nassim التحكم الأوتوماتيكي في الإضاءة و الشحن الزائد مع مؤشر مستوى الجهد

[Ahmad Altonji]

تحية طيبة
في اغلي الاحيان عند استخدامنا للطاقة البديلة يكون لدينا ثلاثة وسائط اساسية وهي

• دارة مراقبة شحن البطارية
• دارة تنظيم شحن البطارية
• دارة مراقبة الضوة للتحكم الالي بالانارة الاحتياطية

هذا ما قد يشكل عبئ علينا وهو اين سنجمع هذه الدارات الثلاثة (عدا عن ان شكلها غير ملائم في بعض الاماكن)
لذلك جلبت لكم اليوم هذه الدارة الشاملة للثلاث دارات السابقة
ووظيفتها

1. التحكم الالي بالانارة عن طريق استخدام LDR
2. مراقبة الشحن (فصل و وصل الشاحن) حسب احتياج البطارية للشحن
3. اظهار مستوى جهد البطارية

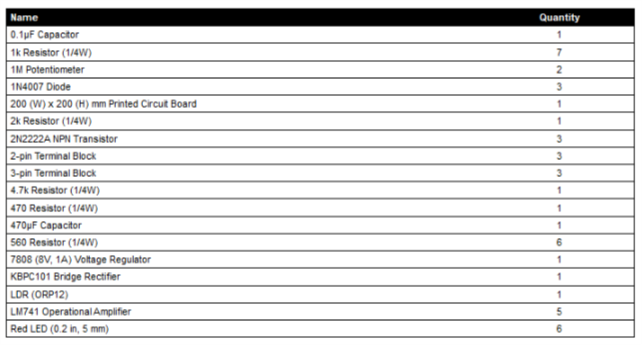

العناصر المطلوبة لتجميع الدارة :

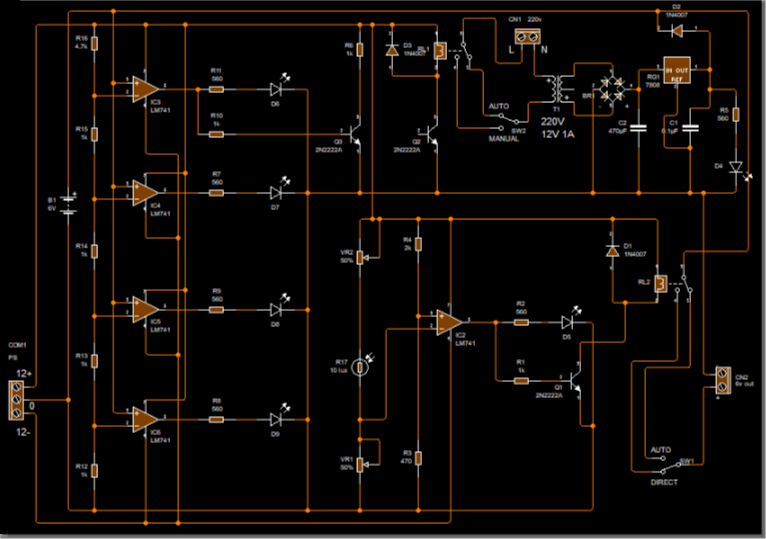

الرسم الهندسي للدارة :

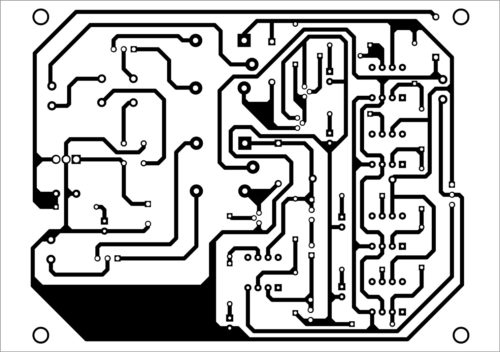

الدارة المطبوعة : موجودة ايضا بالمرفقات PDF

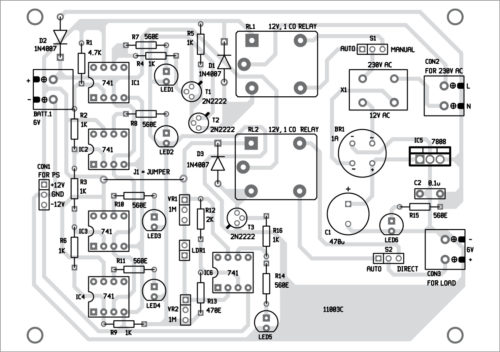

توضع العناصر : موجود ايضا بالمرفقات PDF

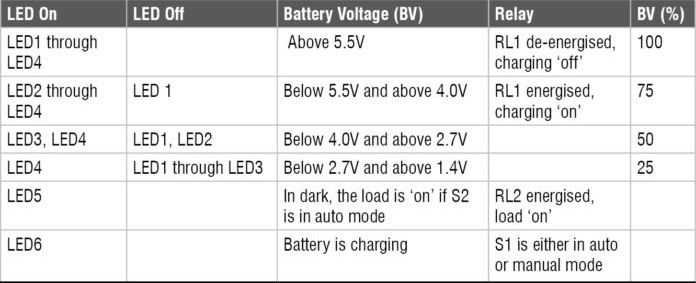

في الجدول التالي شرح دلالة الليدات لمستوى جهد البطارية

​

ملاحظة : الدارة تستخدم لبطاريات ذات جهد 6 فولت
