ردار الامطار
هو جهاز انذار للتنيبه في حالة سقوط الامطار
تعتمد الدائرة على ناقليةالماء وقدر توليد مقاومة فتقوم بتشغيل الدائرة عند ملامسة الماء للحساس، وسف نتعرف كيف نصمم الحساس، والدائرة تعمل بالمهتز555

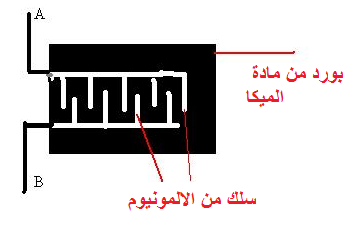

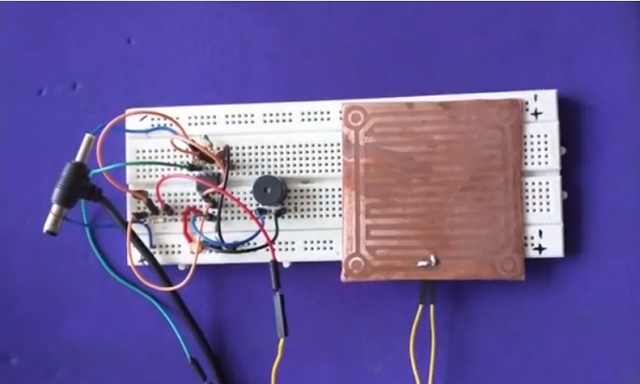

الشكل و التركيب الداخلي لحساس انذار المطر
في حالة عدم وجود الامطار سوف تكون المقاومة الموجود بين سلكين الالمنيوم عالية، ولن يمر تيار بين سلكين الالمنيوم في الحساس. وفي حالة وجود الامطار وعند ملامسة الماء للسلكين سوف تقل المقاومة بينهم ويقوم حساس الامطار بتشغيل الدائرة الالكترونية ويصبح كـمقاومة صغيرة في الدائرة.

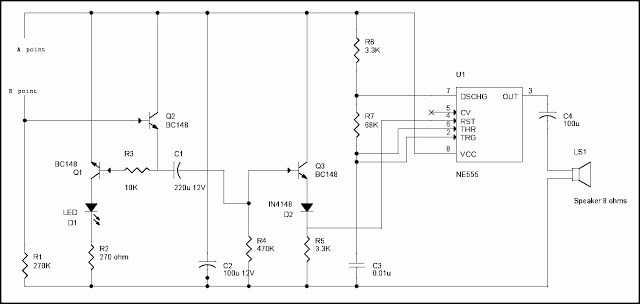

الدائرة الالكترونية لردار الامطار
النقطة A,B الموجودتين في الدائرة هما النقطتين المتصلين بالحساس، وفي حالة وجود المطر تنخفض المقاومة بين هذين النقطتين.
وفي حالة وجود الامطار يسمح الحساس بمرور جهد لقاعدة الترانزستور Q2 فيقوم بالعمل ويقوم بتوصيل التيار بالمكثف C1 والذي بدوره سوف يقوم بوضع جهد على قاعدة الترانزستور Q3 ويجعله يقوم بالعمل وتقوم المقاومة R4 بشحن المكثف C1
وعندما يقوم الترانزستور Q3 بالعمل يسمح بمرور التيار للتايمر 555 ويقوم التايمر باصدار نغمة الانذار لوقت معين ثم يرجع مرة تانية ليتوقف حتى تقوم هذه العملية مرة اخرى.
والزينر 1n4148 وظيفته عدم السماح بمرور تيار عكسي من التايمر في حالة توقف الدائرة .
المكونات الالكترونية
هو جهاز انذار للتنيبه في حالة سقوط الامطار
تعتمد الدائرة على ناقليةالماء وقدر توليد مقاومة فتقوم بتشغيل الدائرة عند ملامسة الماء للحساس، وسف نتعرف كيف نصمم الحساس، والدائرة تعمل بالمهتز555
الشكل و التركيب الداخلي لحساس انذار المطر
في حالة عدم وجود الامطار سوف تكون المقاومة الموجود بين سلكين الالمنيوم عالية، ولن يمر تيار بين سلكين الالمنيوم في الحساس. وفي حالة وجود الامطار وعند ملامسة الماء للسلكين سوف تقل المقاومة بينهم ويقوم حساس الامطار بتشغيل الدائرة الالكترونية ويصبح كـمقاومة صغيرة في الدائرة.
الدائرة الالكترونية لردار الامطار
النقطة A,B الموجودتين في الدائرة هما النقطتين المتصلين بالحساس، وفي حالة وجود المطر تنخفض المقاومة بين هذين النقطتين.
وفي حالة وجود الامطار يسمح الحساس بمرور جهد لقاعدة الترانزستور Q2 فيقوم بالعمل ويقوم بتوصيل التيار بالمكثف C1 والذي بدوره سوف يقوم بوضع جهد على قاعدة الترانزستور Q3 ويجعله يقوم بالعمل وتقوم المقاومة R4 بشحن المكثف C1
وعندما يقوم الترانزستور Q3 بالعمل يسمح بمرور التيار للتايمر 555 ويقوم التايمر باصدار نغمة الانذار لوقت معين ثم يرجع مرة تانية ليتوقف حتى تقوم هذه العملية مرة اخرى.
والزينر 1n4148 وظيفته عدم السماح بمرور تيار عكسي من التايمر في حالة توقف الدائرة .
المكونات الالكترونية
| العنصر | القيمة | العدد |
| تايمر | 555 | 1 |
| ترانزيستور | Bc148 | 3 |
| مقاومة ثابتة | 270 Ohm | 1 |
| مقاومة ثابتة | 270 kOhm | 1 |
| مقاومة ثابتة | 10 KOhm | 1 |
| مقاومة ثابتة | 470 KOhm | 1 |
| مقاومة ثابتة | 3.3 KOhm | 2 |
| مقاومة ثابتة | 68 KOhm | 1 |
| مكثف | 220uf 12V | 1 |
| مكثف | 100uf | 2 |
| مكثف | 0.01uf | 1 |
| زينير | 1N4148 | 1 |
| ليد | 3V | 1 |
| زمور بذر | 5V | 1 |
