Al-Nassim مشروع وحدة تغذية 12 فولت ثنائي الخرج

[Eng Mohamad]

سنعرض في هذه المشاركة مشروع بناء وحدة تغذية ثنائية الخرج بقطبية مزدوجة حيث يلزم في الكثير من الاحيان ان نحتاج لتوتر 12 فولت بقطبية موجبة و 12 فولت بقطبية سالبة
هذه الدارة تحقق المطلوب

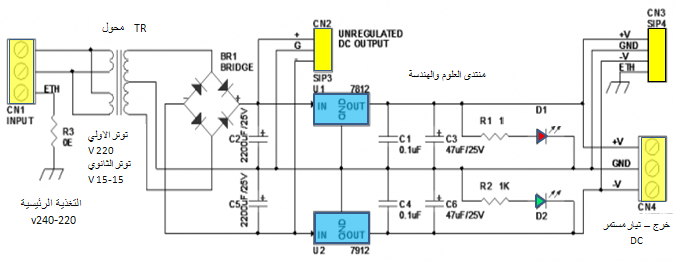

المخطط النظري للدارة :

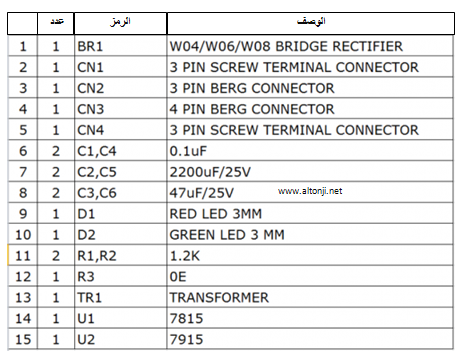

والعناصر المطلوبة لتنفيذ الدارة موجودة بالجدول التالي

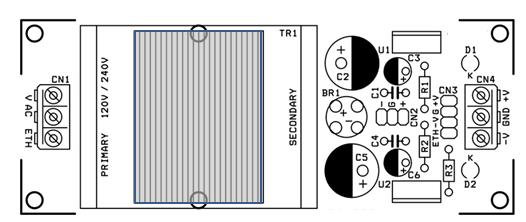

اما مخطط اللوحة المطبوعة فهو كالتالي



[Ahmad Altonji]

رد: مشروع وحدة تغذية 12 فولت ثنائي الخرج

مشروع جميل جدا
وله فائدة كبيرة
ايضا صدقت الحديث عن فكرة احتياج 12 فولت موجب و 12 فولت سالب
كل الشكر لك استاذي



[Mohamad Ahmad]

رد: مشروع وحدة تغذية 12 فولت ثنائي الخرج

مشكور
دائرة ممتازة
