دائرة حساس المعادن
وهي دائرة تقوم بتحديد المكان الذي يتواجد فيه نوع من انوع المعادن كالحديد والنحاس والالمونيوم الخ ... حيث انها تصدر صوتاً ثابت النغمة وعند مرور الملف الموجود بها بمعدناً ما يحدث تغير في هذه النغمة مما يدل على وجود معدن في الممكان التي مرت به.

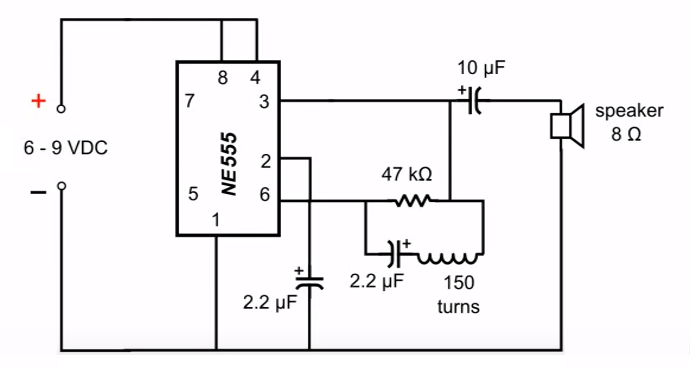

رسم التخطيطي للدائرة الالكترونية
مكونات الدائرة الالكترونية
IC timer 555
Capacitor: 2.2uf*2, 10uf
Resistance: 47k ohm
Speaker 8 ohm
Voltage source 6 up to 9v
Magnet wire 150 turns, diameter 7cm, size38 WG
شرح عمل الدائرة الالكترونية
كيف تقوم الدائرة بعملها, عند وجود الملف في الفراغ ( اي ان الوسط المادي هو الهواء ) وفي حالة تشغيل الدائرة يتكون حث مغناطيسي معين معتمداً على قوانين الحث المغناطيسي. فعند مرور الملف الكهربي بالمعدن بحيث تغير في الحث المغناطيسي والذي بدوره يقوم بالتاثير على تردد النغمة المتولدة من التايمر 555، وهذه الدائرة توضح لك بعض الاساسيات التي يقوم عليها حساسات ومستكشفات المعادن المتطورة والتي لها القدرة على استكشاف المعادن من مسافات ابعد وبدقة عالية.
فيديو توضيحي لعمل دائرة المستكشف
وهي دائرة تقوم بتحديد المكان الذي يتواجد فيه نوع من انوع المعادن كالحديد والنحاس والالمونيوم الخ ... حيث انها تصدر صوتاً ثابت النغمة وعند مرور الملف الموجود بها بمعدناً ما يحدث تغير في هذه النغمة مما يدل على وجود معدن في الممكان التي مرت به.
رسم التخطيطي للدائرة الالكترونية
مكونات الدائرة الالكترونية
IC timer 555
Capacitor: 2.2uf*2, 10uf
Resistance: 47k ohm
Speaker 8 ohm
Voltage source 6 up to 9v
Magnet wire 150 turns, diameter 7cm, size38 WG
شرح عمل الدائرة الالكترونية
كيف تقوم الدائرة بعملها, عند وجود الملف في الفراغ ( اي ان الوسط المادي هو الهواء ) وفي حالة تشغيل الدائرة يتكون حث مغناطيسي معين معتمداً على قوانين الحث المغناطيسي. فعند مرور الملف الكهربي بالمعدن بحيث تغير في الحث المغناطيسي والذي بدوره يقوم بالتاثير على تردد النغمة المتولدة من التايمر 555، وهذه الدائرة توضح لك بعض الاساسيات التي يقوم عليها حساسات ومستكشفات المعادن المتطورة والتي لها القدرة على استكشاف المعادن من مسافات ابعد وبدقة عالية.
فيديو توضيحي لعمل دائرة المستكشف
