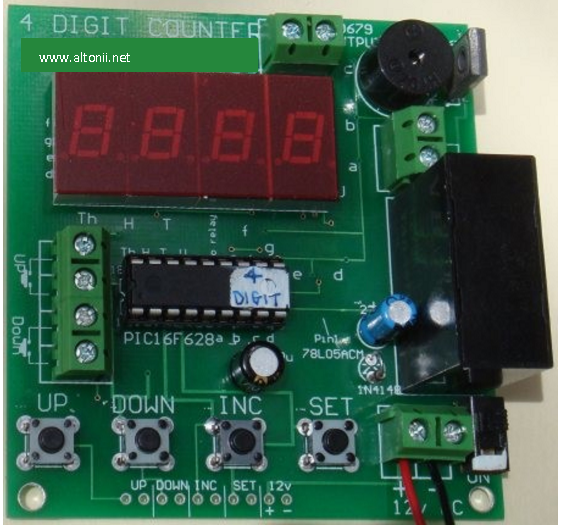

سنتناول في هذا المشروع كيفية صنع عداد رقمي بأربع خانات تصاعدي تنازلي يعتمد في همله على المتحكم 16f628 وبمكونات بسيطة وسهلة يمكن استخدامه في كثير من التطبيقات
مبدئيا سنطلع على المخطط النظري للدارة ونتعرف على مكوناتها اما عن برمجة المتحكم فاننا سنتناوله فيما بعد
من خلال المخطط ادناه ستجد ان كل ماعليك تحديدفعله قيمة العد من خلال مفتاحي ادخال ومن بعدها سيقوم العداد بالعد من القيمة المحددة وصولا للقيمة صفر وعندها يصدر صوت انذار اشعارا بالوصول للقيمة المحددة مسبقآ
نضغط على مفتاح set فتظهر على الشاشة القيمة 0000 و سوف يبدأ الجرس بالرنين
باستخدام أزرارup , down، لتحميل أي قيمة.
باستخدم زر inc و setلتغير قيمة أي خانة احاد او عشرات او مئات او الوف

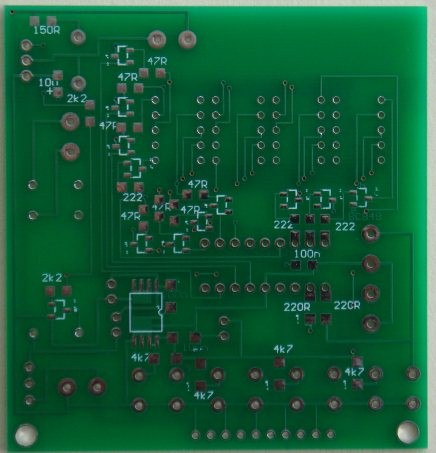

والشكل التالي يبين شكل مخطط اللوحة المطبوعة من طرف اللحام
اما من طرف العناصر فسكل اللوحة يكون كالتالي :
اما توضع العناصر على اللوحة المطبوعة فيظهر بالشكل التالي
ملاحظة
نلاحظ من شكل الدارة ان مرحلة الخرج مكونة من ريلية موصول مع الترانزستور BD679الذي يعطينا تيار قدره 2 امبير الا انه يمكننا ان نستجر منه تيار قدره 8 امبير اذا استخدمنا معه مبرد مناسب
اما عناصر الدراة فهي كالاتي
7 - 47R resistors (470)
1 - 150R SM resistor (151)
2 - 220R SM resistors (221)
6 - 2k2 SM resistors (222)
4 - 4k7 SM resistors
3 - 100n SM capacitors
1 - 10u SM electrolytic
1 - 22u electrolytic 16v
1 - 100u SM electrolytic 16v
1 - 1N4148 diode
12 - BC848 SM transistors
1 - BD679 Darlington transistor
4 - TIL 313 displays or equiv
1 - TV-3 12v DPST relay
1 - 78L05ACM 5v regulator IC
1 - PIC16F628 microcontroller (4 Digit program)
1 - 5v buzzer
مبدئيا سنطلع على المخطط النظري للدارة ونتعرف على مكوناتها اما عن برمجة المتحكم فاننا سنتناوله فيما بعد
من خلال المخطط ادناه ستجد ان كل ماعليك تحديدفعله قيمة العد من خلال مفتاحي ادخال ومن بعدها سيقوم العداد بالعد من القيمة المحددة وصولا للقيمة صفر وعندها يصدر صوت انذار اشعارا بالوصول للقيمة المحددة مسبقآ
نضغط على مفتاح set فتظهر على الشاشة القيمة 0000 و سوف يبدأ الجرس بالرنين
باستخدام أزرارup , down، لتحميل أي قيمة.
باستخدم زر inc و setلتغير قيمة أي خانة احاد او عشرات او مئات او الوف
والشكل التالي يبين شكل مخطط اللوحة المطبوعة من طرف اللحام
اما من طرف العناصر فسكل اللوحة يكون كالتالي :
اما توضع العناصر على اللوحة المطبوعة فيظهر بالشكل التالي
ملاحظة
نلاحظ من شكل الدارة ان مرحلة الخرج مكونة من ريلية موصول مع الترانزستور BD679الذي يعطينا تيار قدره 2 امبير الا انه يمكننا ان نستجر منه تيار قدره 8 امبير اذا استخدمنا معه مبرد مناسب
اما عناصر الدراة فهي كالاتي
7 - 47R resistors (470)
1 - 150R SM resistor (151)
2 - 220R SM resistors (221)
6 - 2k2 SM resistors (222)
4 - 4k7 SM resistors
3 - 100n SM capacitors
1 - 10u SM electrolytic
1 - 22u electrolytic 16v
1 - 100u SM electrolytic 16v
1 - 1N4148 diode
12 - BC848 SM transistors
1 - BD679 Darlington transistor
4 - TIL 313 displays or equiv
1 - TV-3 12v DPST relay
1 - 78L05ACM 5v regulator IC
1 - PIC16F628 microcontroller (4 Digit program)
1 - 5v buzzer
