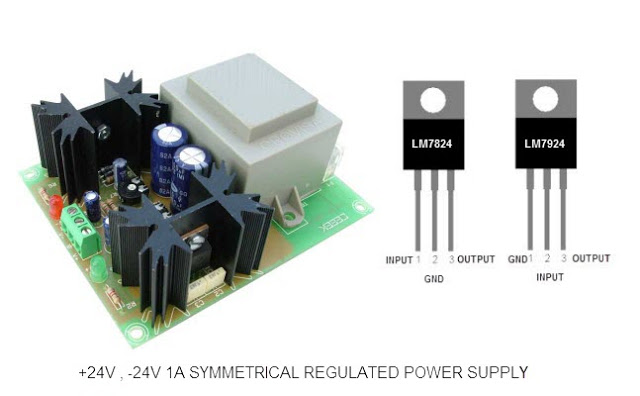

تصميم دائرة تغذية بجهد -24 و+24 فولت
نعرض لكم دائرة لـ تنظيم وتوفير جهد +24 و -24 فولت وذلك باستخدام منظمات الجهد الدقيقة LM7800, LM7900 وهم منظمات الجهد حيث إنها توفر لك جهودد مختلفةة ودقيقة بدون اي ذبذبات او تشويش في جهد الخرج.
والذي نتكلم عليه اليوم هو 7824 ويوفر جهد +24 فولت و7924 لتوفير جهد -24 فولت واقصى تيار كهربائي 1مبير واستخدام معهم مكثفات لتنعيم موجة الدخل وخصوصاً في حالة التحويل من الجهد المتردد (AC) الى الجهد المستمر (DC).

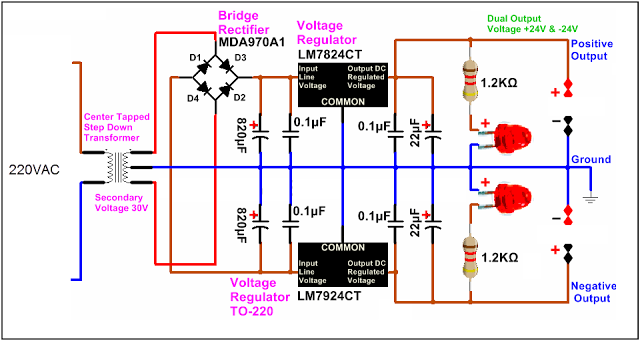

الرسم الهندسي للدائرة الالكترونية
مكونات الدائرة الالكترونية
Voltage regulator 7924, 7824
Transformer 30-0-30 VAC
Capacitor 2*1000uf/50v, 4*0.1uf, 2*22uf/50v
Diode 4*1N4002
Resistence 2*1.2k Ohm
2Red Led

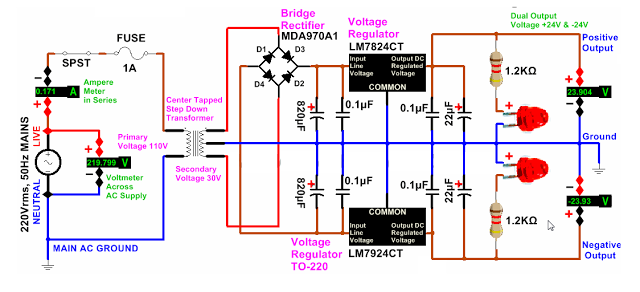

تحليلات الدائرة بالقياسات
