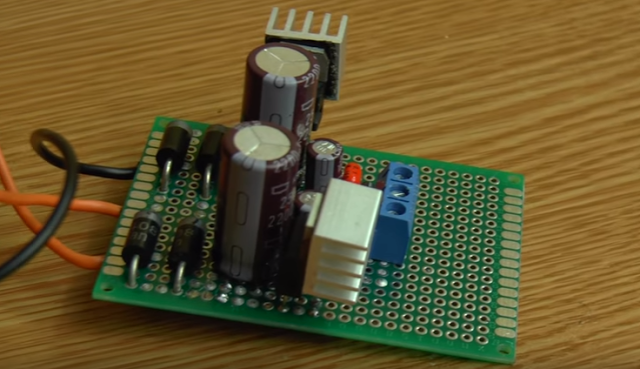

مصدر تغذية بجهد مستمر -15 و+15 فولت
نعرض لكم دائرة لـ تنظيم وتوفير جهد مستمر +15 و -15 فولت وذلك باستخدام منظمات الجهد الدقيقة LM7800, LM7900 وهم منظمات الجهد حيث إنها توفر لك جهود مختلفة ودقيقة بدون اي ذبذبات او تشويش في جهد الخرج.
والذي نتكلم عليه اليوم هو 7815 ويوفر جهد +15 فولت و7915 لتوفير جهد -15فولت واقصى تيار كهربائي 1مبير واستخدام معهم مكثفات لتنعيم موجة الدخل وخصوصاً في حالة التحويل من الجهد المتردد (AC) الى الجهد المستمر (DC).
الدائرة مبنية من مجموعة من المراحل وكل مرحلة لها هدف ووظيفة معينة، بداية من المحول خافض الجهد من 230VAC إلى 15-0-15 VAC ثم يتم تحويل التيار المتردد AC الى تيار مستمر DC من خلال قنطرة الدايود ثم مرحلة تنعيم الموجات باستخدام المكثفات وصولاً بمرحلة تنظيم الجهد وهذا من خلال منظم الجهد 7815 و نفس العملية مع 7915، والدائرة تنظم جهد -15 و+15 فولت DC مع العلم ان اقصى تيار توفره 1 امبير.
الرسم الهندسي للدائرة الالكترونية
مكونات الدائرة الالكترونية
Voltage Regulator 7915, 7815
Transformer 15-0-15 VAC
Capacitor 2*2200uf/25v, 2*100nf, 2*100uf/25v
Diode 6*1N4004
Resistance 2*1kohm
Yallow 1 led , Red 1 Led
