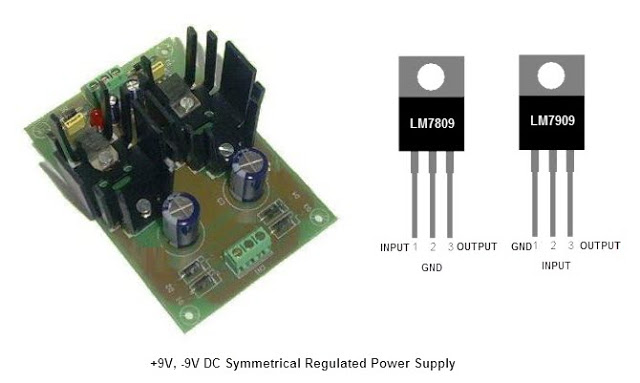

مصدر تغذية بجهد -9 و+9 فولت
الدائرة مبنية من مجموعة من المراحل وكل مرحلة لها هدف ووظيفة معينة، بداية من المحول خافض الجهد من 230VAC إلى 12-0-12 VAC ثم يتم تحويل التيار المتردد AC الى تيار مستمر DC من خلال قنطرة الدايود ثم مرحلة تنعيم الموجات باستخدام المكثفات وصولاً بمرحلة تنظيم الجهد وهذا من خلال منظم الجهد 7809 و نفس العملية مع 7909، والدائرة تنظم جهد -9 و+9 فولت DC مع العلم ان اقصى تيار توفره 1 امبير.

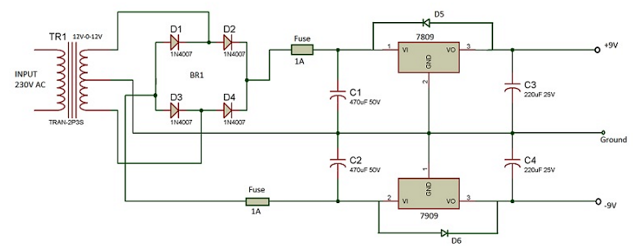

الرسم الهندسي للدائرة الالكترونية
مكونات الدائرة الالكترونية
Voltage regulator 7909, 7809
Transformer 12-0-12 VAC
Capacitor 2*470uf/50v, 2*220uf/25v
Diode 6*1N4007
Fuse 2*1A
