تصميم دائرة تغذية بجهد -5 و+5 فولت

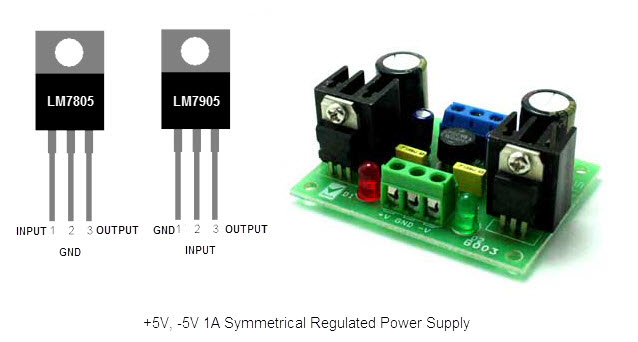

نعرض لكم دائرة لـ تنظيم وتوفير جهد +5 و -5 فولت وذلك باستخدام منظمات الجهد الدقيقة LM7800, LM7900 وهم منظمات الجهد حيث إنها توفر لك جهود مختلفة ودقيقة بدون اي ذبذبات او تشويش في جهد الخرج.
والذي نتكلم عليه اليوم هو 7805 ويوفر جهد +5 فولت و7905 لتوفير جهد -5 فولت واقصى تيار 1مبير واستخدام معهم مكثفات لتنعيم موجة الدخل وخصوصاً في حالة التحويل من الجهد المتردد (AC) الى الجهد المستمر (DC).

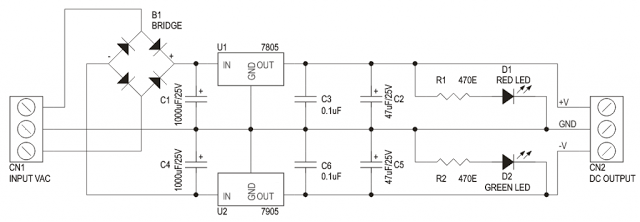

الرسم الهندسي للدائرة الالكترونية
مكونات الدائرة الالكترونية
Voltage regulator 7905, 7805
Transformer 12-0-12 VAC
Capacitor 2*1000uf/25v, 2*0.1uf, 2*47uf/25v
Diode 4*1N4002
Resistence 2*470 Ohm
1Red Led , 1Green Led
