دارة كاشف معادن

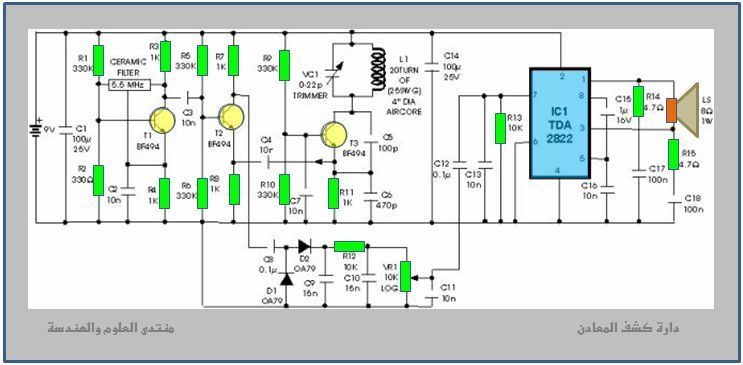

يبين المخطط دارة كاشف معادن، ويعتمد عمل هذه الدارة على مبدأ السوبرهيترودين المستخدم في أجهزة الاستقبال .تستخدم هـذه الدارة مهتزين ( RF)، ويثبت تردد كلا المهتزين على تردد (5,5) ميغاهرتز. يتضمن المتهز الأول الترانزستور (T1)(BF949) ودارة مرشح (5,5) ميغاهرتز المستخدمة في قسم التردد المتوسط للصوت في التلفزيون. أما المتهز الثاني فهو (T3)(BF949) والملف ( L1) ويربط معه على التفرع مكثف ضبط (VC1) .
يمكن تسمية تردد كلا المهتزين بـ (Fx, Fy) حيث يتم مزجهما في المازج المؤلف من الترانزستور (T2)(BF949) وفرق التردد الناتج عن عملية المزج هو (Fx-Fy) حيث يتم وصل الخرج من مجمع الترانزستور (T2)(BF949) إلى مرحلة الكاشف والمؤلفة من الثنائيين (D1, D2) وكلاهما نوع (OA79) ، ويتم بعدها وصل خرج هذين الثنائيين إلى مرشح تمرير حزمة ضيقة والمرشح مؤلف من المقاومة (R12) وقيمتها (10) كيلو أوم ومكثفين سعة الواحد (15) نانو فاراد المكثفان (C6, C10) ، ثـم تمـرر الإشــارة لمضخم تردد صوتي (IC1 , TDA2822M) وذلك من خلال المقاومة المتغيرة (VR1) ويتــم وصل خـرج الدارة المتكاملـة إلى سماعة (1) وات (8) أوم. يتألف الملف من (15) لفة من سلك (25 (SWG قطر اللفة (4) إنش أي ما يعادل (10) سم وتثبت اللفات بواسطة الورنيش.
أما آلية عمل الدارة فهو التالي: يكون المتهزان في الحالة العادية عند تردد واحد وبالتالي يكون تردد خرج المازج صفر أي في حال عدم وجود أي قطعة معدنية جانب الملف. يتم ضبط التردد عند القيمة صفر بواسطة مكثف الضبط (VC1) وفي هذه الحالة لا يصدر أي صوت عن السماعة، ولكن عند مرور الملف بالقرب من قطعة معدنية فعندها ستغير القطعة المعدنية من تحرض الملف وبالتالي يتغير تردد المتهز الثاني، وسيكون الفرق بين (Fx - Fy) ذو قيمة معينة وسيؤدي إلى صدور صوت عن السماعة. تمكننا هذه الدارة من كشف المعادن غير الظاهرة وهي سهلة التركيب ومفيدة
