كاشف الضوء او حساس للضوء ،دائرة انذار بوجود الضوء وعندها يتم اطلاق صافرة الانذار بوجود الضوء تصميم الدائرة عملياً بالفيديو.
تصميم دائرة انذار باكتشاف والاحساس بالضوء
الدائرة تعمل بالتايمر 555 وهي دائرة لـ كاشف ومستشعر الضوء ويتم استخدامه لتوليد نغمة التنبيه والجزئ الخاص بالمقاومة الضوئية (LDR) او حساس الضوء
والمقاومة المتغير, ومن خلال النوعين المقاومتين المذكورين يتم وضع جهد على طرف التغذية للتايمر 555 رقم 4 وذلك بيتم تحديده.
وبمجرد وضع اضاءة على المقاومة الضوئية يتم وضع جهد حيث يمكن ضبطه من خلال المقاومة المتغيرة المتصلة بالLDR
على احد اضراف التايمر555 وهو رقم 4 والمسئول عن تغذية التايمر بالجهد الموجب، وعندها يتم اطلاق صافرة الانذار.
وفي الدائرة المعروضة لـ كاشف الضوء كما ذكرنا بانها تقوم بالانذار في حالة الاحساس بالضوء، فتستطيع استخدامها بشكل عكسي بحيث تصبح وظيفة الدائرة
الاحساس بالظلام بدلاً من الضوء وذلك من خلال توصيل LDR مكان ( المقاومة 4.7 كيلو اوم والمقاومة المتغير 100 كيلو) واستبدل المقاومة 4.7 كيلو او بمقاومة 1M ohm، بدون اي تعديلات اخرى في الدائرة.

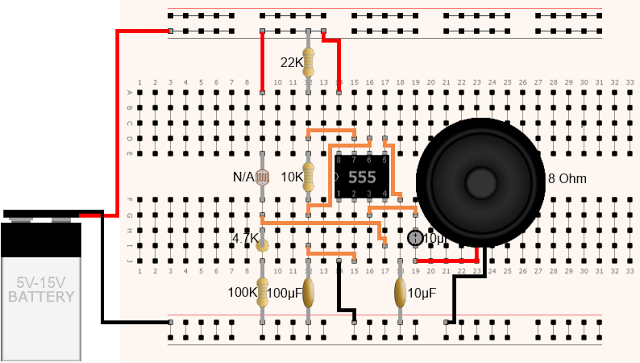

الدائرة الالكترونية الخاصة بكاشف الضوء او انذار بوجود الضوء
مكونات الدائرة الالكترونية
IC Timer 555
LDR
Cap: 100n / 10n / 10uf
R: 10k ohm / 22k ohm / 4.7k ohm / 100k ohm
Speaker: 8 ohm 0.5 watt
Votage source: 5v to 15v Maximum
فيديو لتجربة كاشف الضوء ،دائرة انذار بوجود الضوء بشكل عملي
تصميم دائرة انذار باكتشاف والاحساس بالضوء
الدائرة تعمل بالتايمر 555 وهي دائرة لـ كاشف ومستشعر الضوء ويتم استخدامه لتوليد نغمة التنبيه والجزئ الخاص بالمقاومة الضوئية (LDR) او حساس الضوء
والمقاومة المتغير, ومن خلال النوعين المقاومتين المذكورين يتم وضع جهد على طرف التغذية للتايمر 555 رقم 4 وذلك بيتم تحديده.
وبمجرد وضع اضاءة على المقاومة الضوئية يتم وضع جهد حيث يمكن ضبطه من خلال المقاومة المتغيرة المتصلة بالLDR
على احد اضراف التايمر555 وهو رقم 4 والمسئول عن تغذية التايمر بالجهد الموجب، وعندها يتم اطلاق صافرة الانذار.
وفي الدائرة المعروضة لـ كاشف الضوء كما ذكرنا بانها تقوم بالانذار في حالة الاحساس بالضوء، فتستطيع استخدامها بشكل عكسي بحيث تصبح وظيفة الدائرة
الاحساس بالظلام بدلاً من الضوء وذلك من خلال توصيل LDR مكان ( المقاومة 4.7 كيلو اوم والمقاومة المتغير 100 كيلو) واستبدل المقاومة 4.7 كيلو او بمقاومة 1M ohm، بدون اي تعديلات اخرى في الدائرة.
الدائرة الالكترونية الخاصة بكاشف الضوء او انذار بوجود الضوء
مكونات الدائرة الالكترونية
IC Timer 555
LDR
Cap: 100n / 10n / 10uf
R: 10k ohm / 22k ohm / 4.7k ohm / 100k ohm
Speaker: 8 ohm 0.5 watt
Votage source: 5v to 15v Maximum
