كثيرا من الاحيان قد نحتاج ان نقوم بتشغيل جهاز كهربائي موضوع في مكان بعيد من خلال مفتاح تشغيل موصوع بالقرب منا وفي هذه الحالة لاندري ان كان الجهاز قد دخل طور التشغيل ام لا ، كل مانعرفه باننا قمنا بوصل الجهد الكهربائي المغذي له ، وفي احسن الاحوال قد يضئ مصباح اشارة للدلالة على ان الجهد الكهربائي قد تم تفعيله
ولكن هل عمل الجهاز حقا
الا يمكن ان يكون الجهاز فيه خلل ما _(على الرغم من توصيل الجهد الكهربائي له ) وهو متوقف عن العمل
قد يكون الجهاز مزود بمحرك والمحرك لايعمل اليس هذا ممكنا
اذا كيف نعلم بان الجهاز الذي قمنا بتغذيته قد دخل طور التشغيل ام لا
قد يقول البعض الموضوع بسيط نقوم بوصل مقياس لقياس التيار على التسلسل مع الجهاز بحيث نراه عندما يعمل
الاجابة صحيحة ولكن تخيل معي ان كنا نقوم بتغذية عشرات الاجهزة من لوحة تحكم موضوعة امامنا كم مقياس امبير نحتاج
لا تقلق فهناك حل ابسط من ذلك وهو هذه الدارة التي سنتناولها في هذه المشاركة
هذه الدارات معدة من اجل المراقبة عن بعد لاستهلاك التيار على خط شبكة التغذية المتناوبة المحلي او المنزلي

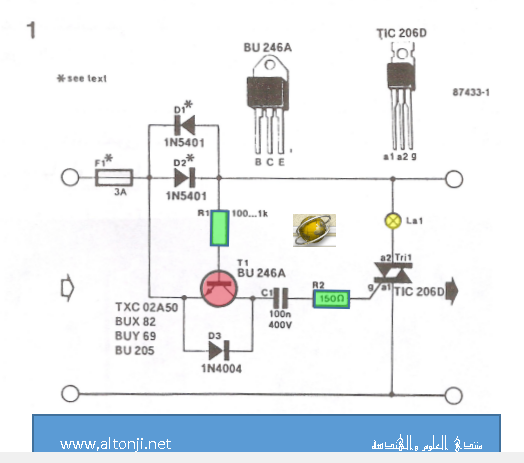

الدارة في الشكل (1) تقوم باضاءة مصباح الإشارة عند اكتشاف استهلاك تيار من شبكة التغذية المتناوبة اكثر من (5mA) ، وتتعامل مع تيارات بقيمة عدة امبيرات بواسطة ثنائيات مناسبة مثبتة في أماكن (D2 , D1) . والترانزستور (T1) يصبح في حالة تمرير عندما يتجاوز الهبوط عبر (D1 , D2) مستوى معين . ويمكن استعمال ثنائيات من السلسلة (IN540X) من اجل قيم تيارات حتى (3A) والفاصمة (F1) طبعآ سوف يتم اختيارها بحيث تناسب التطبيقات الشخصية الخاصة
لقد بينا على الدارة عددا من نماذج الترانزستورات التي يمكن استخدامها في مكان (T1) . اما اذا اردت استخدام نوعا غير مبين هنا . فتحقق من انه يستطيع التعامل مع جيشان جهد حتى (700V) . وطالما ان (T1) لايمرر ، فان بوابة الترياك تكون عند جهد شبكة التغذية المتناوبة عبر (C1) ومقاومة الحماية (R2) والثنائي (D3) ، مما يحافظ على ( C1) مشحونة ، وعندما يمرر (T1) ، فان تيارا متناوبآ يمكن ان يتدفق عبر المكثف ، وبالتالي يتم قدح الترياك . فيضئ المصباح (La1)

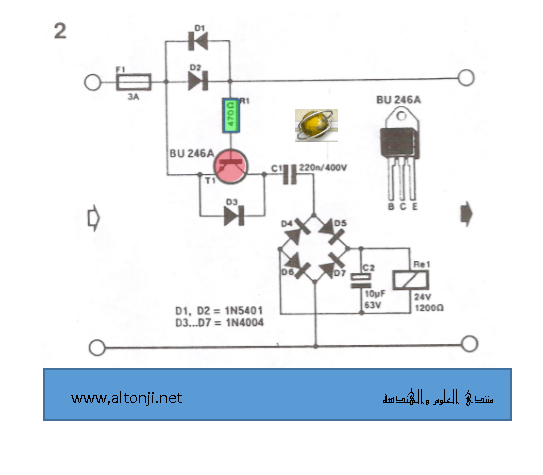

الدارة في الشكل (2) هي دارة انذار يتم قدحها بالتيار ، والمقوم الجسري (D4 , D7) يمكنه تقديم جهد الملف من اجل (Re1) فقط عندما يتجاوز التيار عبر (D1 , D2) مستوى معين ، لانه عند ذلك يقوم المكثف التسلسلي (C1) بتمرير تيار شبكة التغذية المتناوبة . وقد يحتاج الامر الى اختيار قيمة (C1) بطريقة أخرى غير المبينة هنا وذلك لملائمة حساسية ملف الريلية . وهذا يتم الحصول عليه بسهولة بوصل عدة مكثفات على التفرع حتى يصبح جهد الملف مرتفعا بما فيه الكفاية كي يجعل الريلية تعل بشكل موثوق
أخيرا هناك نقطة هامة جدآ يجب مراعاتها . فالكثير من النقاط في هذه الدارات تكون عند كمون شبكة التغذية المتناوبة ولذلك يكون من الخطر الشديد الاقتراب منها او لمسها
