في كثير من الأحيان نضطر الى استخدام المفاتيح الالكترونية للتحكم بعمل الدارات الالكترونية ، وقد تشكل كثرة المفاتيح على جهاز ما عائقا في تنفيذ هذه الدارات او تكسبها شكلا غير مرغوب فيه
في هذه الدارة سنقوم باستخدام مفتاح واحد لاداء وظيفتين (star-stop) مثلا ، وبذلك سيكون امامنا فرصة لتقليل عدد المفاتيح المستخدمة
تقوم فكرة هذه الدارة على استخدام المذبذب 555 ومفتاح ذو لمسه ناعمة (soft touch” switch) والذي من الممكن ان يثبت على الدارة المطبوعة او على سطح الجهاز المراد التحكم به ، فالضغط على المفتاح سيؤدي وظيفة تشغيل الجهاز وعند الضغط عليه مرة أخرى سيقوم نفس المفتاح باطفاء الجهاز
وتقوم هذه الدارة ابضا بنفس عمل الريلية النبضية المستخدمة في مجال التطبيقات الكهربائية والصناعية
مخطط الدارة
نلاحظ من مخطط الدارة بانها لاتحتاج الا لعدد قليل من العناصر بالإضافة للمهتز الشهير 555 اما عن الية عمل الدارة ففي الحالة العادية لن يكون لدينا على خرج المؤقت 555 (الطرف 3) أي إشارة تيار وذلك بسبب هبوط الجهد الى النصف على الأطراف (6 - 2) بسبب مقسم الجهد المربوط على تلك الأطراف (R1 – R2) ما عند الضغط على المفتاح sw1 فانه سيتم تفريغ شحنة المكثف C1 مما يؤدي لرفع الجهد على الأطراف (6 - 2) مما يؤدي لظهور الخرج على الطرف 3

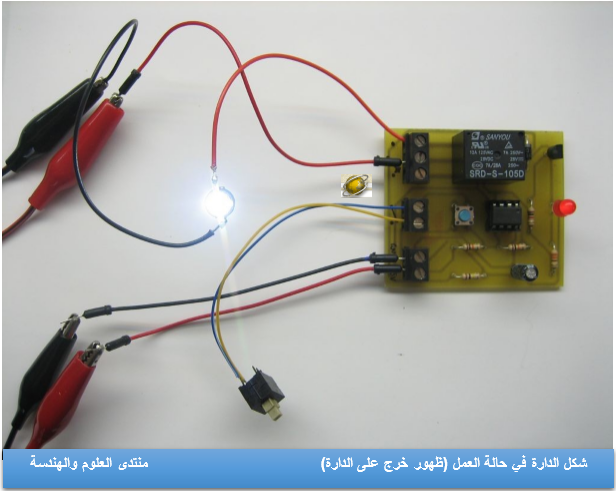

تم استخدام ترانزستور على خرج المؤقت الشهير بالإضافة لريلية وذلك من اجل تشغيل احمال بتار عالي نوعا ما ، وتمت إضافة الثنائي D1 من اجل حماية الترانزستور من الجهد العكسي

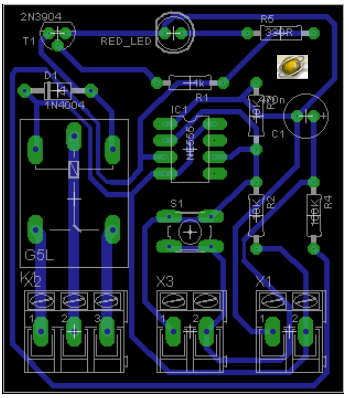

اما مخطط الدارة المطبوعة فهو كما في الشكل التالي
في هذه الدارة سنقوم باستخدام مفتاح واحد لاداء وظيفتين (star-stop) مثلا ، وبذلك سيكون امامنا فرصة لتقليل عدد المفاتيح المستخدمة
تقوم فكرة هذه الدارة على استخدام المذبذب 555 ومفتاح ذو لمسه ناعمة (soft touch” switch) والذي من الممكن ان يثبت على الدارة المطبوعة او على سطح الجهاز المراد التحكم به ، فالضغط على المفتاح سيؤدي وظيفة تشغيل الجهاز وعند الضغط عليه مرة أخرى سيقوم نفس المفتاح باطفاء الجهاز
وتقوم هذه الدارة ابضا بنفس عمل الريلية النبضية المستخدمة في مجال التطبيقات الكهربائية والصناعية
مخطط الدارة
نلاحظ من مخطط الدارة بانها لاتحتاج الا لعدد قليل من العناصر بالإضافة للمهتز الشهير 555 اما عن الية عمل الدارة ففي الحالة العادية لن يكون لدينا على خرج المؤقت 555 (الطرف 3) أي إشارة تيار وذلك بسبب هبوط الجهد الى النصف على الأطراف (6 - 2) بسبب مقسم الجهد المربوط على تلك الأطراف (R1 – R2) ما عند الضغط على المفتاح sw1 فانه سيتم تفريغ شحنة المكثف C1 مما يؤدي لرفع الجهد على الأطراف (6 - 2) مما يؤدي لظهور الخرج على الطرف 3
تم استخدام ترانزستور على خرج المؤقت الشهير بالإضافة لريلية وذلك من اجل تشغيل احمال بتار عالي نوعا ما ، وتمت إضافة الثنائي D1 من اجل حماية الترانزستور من الجهد العكسي
اما مخطط الدارة المطبوعة فهو كما في الشكل التالي
