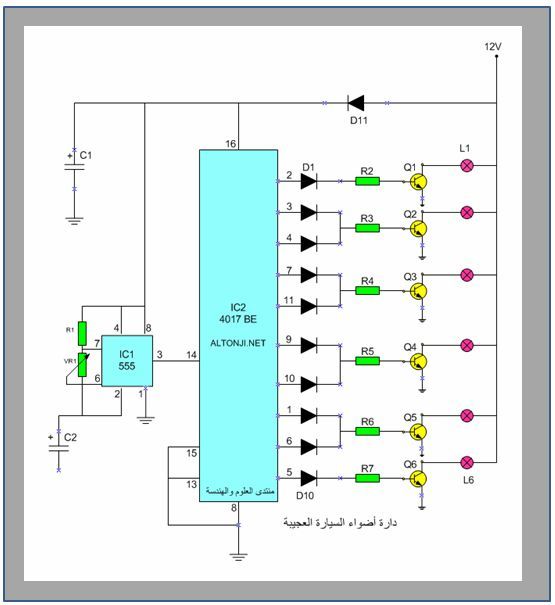

عمل الدارة:
تتألف الدارة من عدة مراحل :
مرحلة توليد النبضات PULSE GENERATOR : وهي عبارة عن الدارة المتكاملة 555 ، يتم التحكم بترددها عن طريق المقاومة المتغيرة VR1 وبالتالي بتغيير قيمة هذه المقاومة تتغير سرعة تبديل الإضاءة
مرحلة توزيع وعد النبضات : وتتألف من الدارة المتكاملة IC2 وهي CD4017 مع الثنائيات والتي تعمل كبوابة اجتماع OR ، وهذه المرحلة يمكن أن تؤمن لنا نموذج الإضاءة المطلوب
مرحلة القيادة : وهي عبارة عن (6) ترانزستورات قدرة تشغل لمبات اشارة 12V / 5W

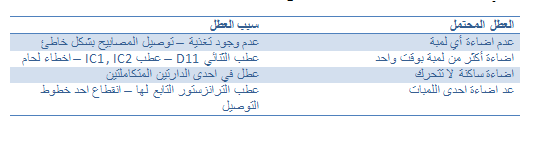

من الممكن بعد تركيب الدارة ان تحصل بعض الإخطاء التي قد ينتج عنها مجموعة من الأعطال وفي الجدول التالي نذكر بعض الأعطال المحتملة وأسبابها وطرق تلافيها :
هذا جدول الاعطال
تتألف الدارة من عدة مراحل :
مرحلة توليد النبضات PULSE GENERATOR : وهي عبارة عن الدارة المتكاملة 555 ، يتم التحكم بترددها عن طريق المقاومة المتغيرة VR1 وبالتالي بتغيير قيمة هذه المقاومة تتغير سرعة تبديل الإضاءة
مرحلة توزيع وعد النبضات : وتتألف من الدارة المتكاملة IC2 وهي CD4017 مع الثنائيات والتي تعمل كبوابة اجتماع OR ، وهذه المرحلة يمكن أن تؤمن لنا نموذج الإضاءة المطلوب
مرحلة القيادة : وهي عبارة عن (6) ترانزستورات قدرة تشغل لمبات اشارة 12V / 5W
من الممكن بعد تركيب الدارة ان تحصل بعض الإخطاء التي قد ينتج عنها مجموعة من الأعطال وفي الجدول التالي نذكر بعض الأعطال المحتملة وأسبابها وطرق تلافيها :
هذا جدول الاعطال
