مفتاح التشغيل الأوتوماتيكي للأضواء الأمامية في السيارة
Automatic Headlight Brightness Switch
لا شك أن استخدامك للأضواء الأمامية العالية يزيد من إمكانية الرؤية لديك وأنت تقود سيارتك. ولكن هذا يعرض باقي السائقين في المقابل إلى الانبهار من الضوء الصادر من سيارتك مما يعرضك انت للخطر.

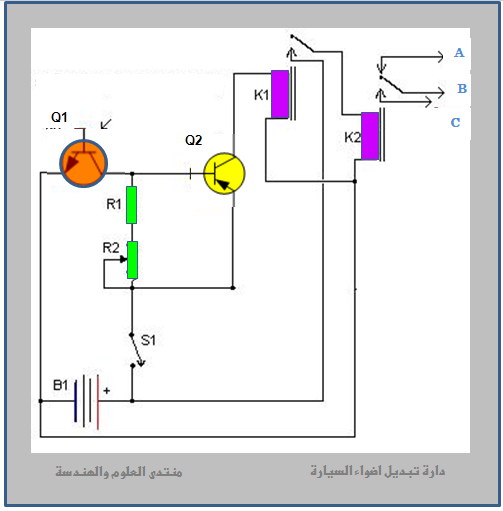

هذه الدارة البسيطة توصل إلى مفتاح تشغيل الأضواء الأمامية للسيارة لتقوم بالتبديل من الأضواء المبهرة إلى الأضواء العادية أوتوماتيكيا عند وجود حركة مرورية مقابلة. عن طريق التحسس لأضواء المركبات القادمة من الجهة المقابلة مما يمكنك من القيادة بأمان أنت والسائقون الآخرون.
عناصر الدارة
R1 1 5K 1/4W Resistor
R2 3 5K Pot
Q1 1 NPN Phototransistor
Q2 1 2N3906 PNP Transistor BC327
K1 1 Low Current 12V SPST Relay
K2 1 High Current 12V SPDT Relay
S1 1 SPST Switch
B1 1 Car Battery 12V
MISC 1 Case, wire, board, knobs for pots
ملاحظات :
1- الترانزستور Q1 يجب أن يركب في مقدمة السيارة وموجه إلى الأمام وأفضل مكان له هو منتصف المسافة بين الأضواء الأمامية.
2- يجب اجراء معايرة صحيحة للمقاومة المتغيرة للحصول على الحساسية المطلوبة
3- المفتاح S1 لعمل الدارة او ايقافها
4- تغذى الدارة من بطارية السيارة 12V
5- قبل توصيل هذه الدارة ضمن السيارة يجب أن يكون لديك فكرة عن التوصيلات الكهربائية للسيارة أو مخطط التوصيلات الكهربائية فيها لتفادي حدوث أخطاء التوصيل.
6- توصيل نقاط خرج الريلية:
-A توصل إلى دارة مصباح الضوء العالي
-B توصل إلى مفتاح الأضواء الأمامية – خط التغذية المشتركة
-C توصل إلى دارة مصباح الضوء المنخفض
