وامض ضوء يعمل بالصوت
هل يمكن تصوير بالون أو رصاصة لحظة خروجها من فوهة المسدس ؟
اجل. .وذلك باستخدام دائرة تحويل الصوت إلى ضوء
حي يوضع الشيء المراد تصويره في غرفة مظلمة فيها كاميرا مفتوحة العدسة وفي لحظة الانفجار يعمل وامض الضوء وينير الغرفة للحظات 2 ميلي ثانية كافية لالتقاط الصورة.

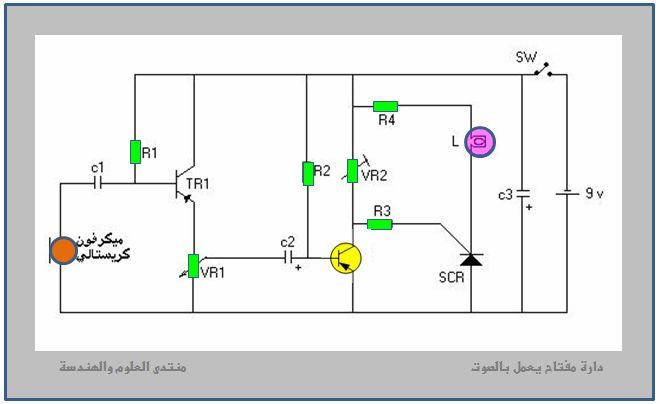

يوضع في مدخل الدائرة ميكرفون كريستالي يقوم بتحويل صوت الانفجار إلى نبضة كهربائية.
يوصل الترانزستور الأول بشكل دائرة مجمع مشترك التي لها ممانعة دخل عالية وممانعة خرج منخفضة وذلك لتوافق الممانعة العالية للميكرفون الكريستالي.
يقوم الترانزستور الثاني TR2 بتكبير الإشارة المأخوذة من باعث الترانزستور الأول TR1 وهو موصل بشكل دائرة باعث مشترك.
تعمل المقاومة المتغيرة VR 1 كحمل باعث الترانزستور الأول بينما تعمل المقاومة المتغيرة VR2 كحمل مجمع الترانزستور الثاني وتقوم كل من المقاومتين بتحديد قوة الصوت الذي يشغل الدائرة.
يقوم كلا الترانزستورين بتكبير النبضة الكهربية المتولدة في الميكرفون ويسحب الترانزستور الثاني اكبر تيار عند قمة النبضة مما يؤدي إلى انخفاض جهد مجمعه المتصل ببوابة الثايرستور وبالتالي يعمل الثايرستور
حيث يمر تيار عبر المصباح 6 فولت المتصل بالتسلسل مع مقاومة 33 اوم
العناصر المستخدمة لهذه الدائرة:
R1 مقاومة 1 ميجا اوم.
R2 مقاومة 150 كيلة اوم.
R3 مقاومة 180 اوم.
R4 مقاومة 33 اوم.
C1 مكثف 0.1 ميكرو فاراد.
C2 مكثف كيميائي 5 ميكرو فاراد 12 فولت.
C3 مكثف كيميائي 50 ميكرو فاراد 12 فولت.
TR2 – TR1 ترانزستور نوع 2N3702
SCR ثايرستور نوع 400 فولت 1 أمبير.
RV1 مقاومة متغيرة لوغاريتمية 10 كيلو اوم.
RV2 مقاومة متغيرة خطية 1 كيلو اوم.
SW مفتاح
ميكرفون كريستالي
مصباح 6 فولت و 40 ميلي أمبير.
بطارية 9 فولت
هل يمكن تصوير بالون أو رصاصة لحظة خروجها من فوهة المسدس ؟
اجل. .وذلك باستخدام دائرة تحويل الصوت إلى ضوء
حي يوضع الشيء المراد تصويره في غرفة مظلمة فيها كاميرا مفتوحة العدسة وفي لحظة الانفجار يعمل وامض الضوء وينير الغرفة للحظات 2 ميلي ثانية كافية لالتقاط الصورة.
يوضع في مدخل الدائرة ميكرفون كريستالي يقوم بتحويل صوت الانفجار إلى نبضة كهربائية.
يوصل الترانزستور الأول بشكل دائرة مجمع مشترك التي لها ممانعة دخل عالية وممانعة خرج منخفضة وذلك لتوافق الممانعة العالية للميكرفون الكريستالي.
يقوم الترانزستور الثاني TR2 بتكبير الإشارة المأخوذة من باعث الترانزستور الأول TR1 وهو موصل بشكل دائرة باعث مشترك.
تعمل المقاومة المتغيرة VR 1 كحمل باعث الترانزستور الأول بينما تعمل المقاومة المتغيرة VR2 كحمل مجمع الترانزستور الثاني وتقوم كل من المقاومتين بتحديد قوة الصوت الذي يشغل الدائرة.
يقوم كلا الترانزستورين بتكبير النبضة الكهربية المتولدة في الميكرفون ويسحب الترانزستور الثاني اكبر تيار عند قمة النبضة مما يؤدي إلى انخفاض جهد مجمعه المتصل ببوابة الثايرستور وبالتالي يعمل الثايرستور
حيث يمر تيار عبر المصباح 6 فولت المتصل بالتسلسل مع مقاومة 33 اوم
العناصر المستخدمة لهذه الدائرة:
R1 مقاومة 1 ميجا اوم.
R2 مقاومة 150 كيلة اوم.
R3 مقاومة 180 اوم.
R4 مقاومة 33 اوم.
C1 مكثف 0.1 ميكرو فاراد.
C2 مكثف كيميائي 5 ميكرو فاراد 12 فولت.
C3 مكثف كيميائي 50 ميكرو فاراد 12 فولت.
TR2 – TR1 ترانزستور نوع 2N3702
SCR ثايرستور نوع 400 فولت 1 أمبير.
RV1 مقاومة متغيرة لوغاريتمية 10 كيلو اوم.
RV2 مقاومة متغيرة خطية 1 كيلو اوم.
SW مفتاح
ميكرفون كريستالي
مصباح 6 فولت و 40 ميلي أمبير.
بطارية 9 فولت
