محولات تنظيم التوتر الكهربائي و داراتها الإلكترونية
تستخدم محولات تنظيم التوتر الكهربائي في سبيل الحصول على توتر ( جهد ) كهربائي أقرب ما يكون إلى التوتر الاسمي للشبكة (220 فولت في بلادنا) وذلك في حال انخفاض هذا التوتر كنتيجة للتحميل الزائد على الشبكة أو عدم انتظامه من المصدر – وحتى أحيانا ارتفاع هذا التوتر عندما يكون المستهلك قريبا من مركز التحويل –
يستخدم لهذه الغاية محولة ذاتية Auto Transformer تقوم بعمل الرفع أو الخفض في التوتر الكهربائي.
ما هي المحولة الذاتية ؟

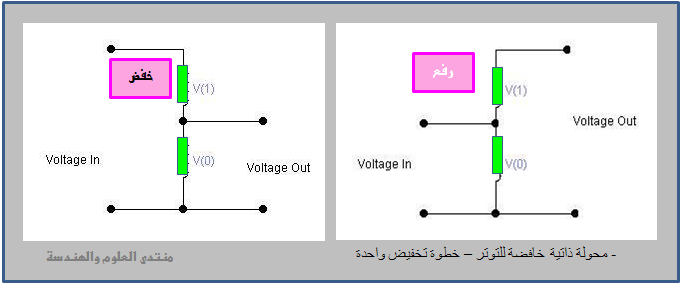

المحولة الذاتية هي محولة تترابط فيها الوشيعتان ( الملفان ) الأولية والثانوية كما في الأشكال التالية

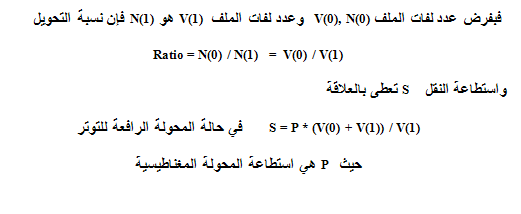

نستفيد في هذا النوع من الربط – محولات ذاتية – الحصول على استطاعة كبيرة من المحولة أكبر مما لو استخدمنا المحولة بالطريقة التقليدية – أولية وثانوية غير مترابطتان كهربائيا. بالإضافة إلى التوفير في الملفات النحاسية حيث يشكل أحد الملفات جزءا من الملف الآخر.
مثال :
المطلوب محول يرفع التوتر من 195 فولت الى 220 فولت

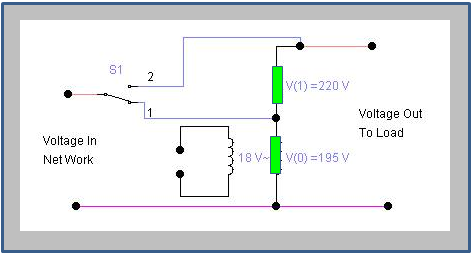

نلف المحولة كما في الشكل 1 – محولة رافعة للتوتر –الأولية بتوتر V(0) = 195 V والثانوية بتوتر V(1)= 220 V
تربط الاولية إلى الشبكة والثانوية إلى الحمل
- عندما يكون توتر الشيكة طبيعيا أكبر أو يساوي 200 فولت فإنه ليس هناك حاجة لرفع التوتر ويجب أن يكون المفتاح اليدوي بالوضعية 1
- عند انخفاض التوترالى ما دون 200 فولت – 195 فولت وسطيا – نضع المفتاح بالوضعية 2 ليتم رفع التوتر إلى حوالي 220 فولت.

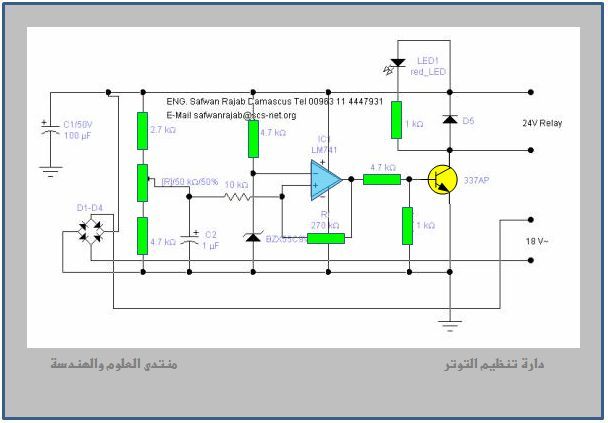

يمكن استبدال المفتاح اليدوي بريليه – حاكمة كهربائية – ودارة الكترونية تتحسس بانخفاض التوتر فتتحرر الريلية ليتم الرفع أوتوماتيكيا – وعند ارتفاع التوتر إلى القيم الطبيعية تعود وتجذب الريلية لتعطي التوتر الطبيعي على الحمل
يخصص ملف بتوتر 18 فولت لتغذية الدارة الالكترونية التي تربط إلى اطراف هذا الملف واطراف الريلية التي يتم التحكم بها.
وهذه صورة الدارة بعد التجمبع
تستخدم محولات تنظيم التوتر الكهربائي في سبيل الحصول على توتر ( جهد ) كهربائي أقرب ما يكون إلى التوتر الاسمي للشبكة (220 فولت في بلادنا) وذلك في حال انخفاض هذا التوتر كنتيجة للتحميل الزائد على الشبكة أو عدم انتظامه من المصدر – وحتى أحيانا ارتفاع هذا التوتر عندما يكون المستهلك قريبا من مركز التحويل –
يستخدم لهذه الغاية محولة ذاتية Auto Transformer تقوم بعمل الرفع أو الخفض في التوتر الكهربائي.
ما هي المحولة الذاتية ؟
المحولة الذاتية هي محولة تترابط فيها الوشيعتان ( الملفان ) الأولية والثانوية كما في الأشكال التالية
نستفيد في هذا النوع من الربط – محولات ذاتية – الحصول على استطاعة كبيرة من المحولة أكبر مما لو استخدمنا المحولة بالطريقة التقليدية – أولية وثانوية غير مترابطتان كهربائيا. بالإضافة إلى التوفير في الملفات النحاسية حيث يشكل أحد الملفات جزءا من الملف الآخر.
مثال :
المطلوب محول يرفع التوتر من 195 فولت الى 220 فولت
نلف المحولة كما في الشكل 1 – محولة رافعة للتوتر –الأولية بتوتر V(0) = 195 V والثانوية بتوتر V(1)= 220 V
تربط الاولية إلى الشبكة والثانوية إلى الحمل
- عندما يكون توتر الشيكة طبيعيا أكبر أو يساوي 200 فولت فإنه ليس هناك حاجة لرفع التوتر ويجب أن يكون المفتاح اليدوي بالوضعية 1
- عند انخفاض التوترالى ما دون 200 فولت – 195 فولت وسطيا – نضع المفتاح بالوضعية 2 ليتم رفع التوتر إلى حوالي 220 فولت.
يمكن استبدال المفتاح اليدوي بريليه – حاكمة كهربائية – ودارة الكترونية تتحسس بانخفاض التوتر فتتحرر الريلية ليتم الرفع أوتوماتيكيا – وعند ارتفاع التوتر إلى القيم الطبيعية تعود وتجذب الريلية لتعطي التوتر الطبيعي على الحمل
يخصص ملف بتوتر 18 فولت لتغذية الدارة الالكترونية التي تربط إلى اطراف هذا الملف واطراف الريلية التي يتم التحكم بها.
وهذه صورة الدارة بعد التجمبع
