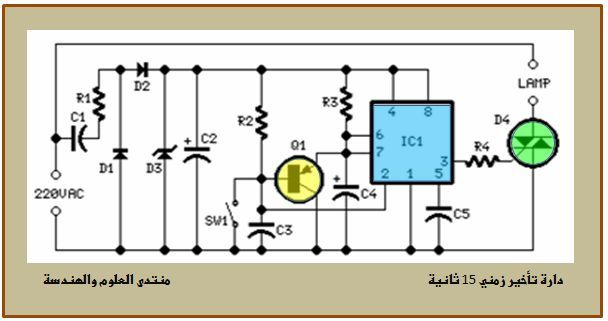

عمل الدائرة :-
هذه الدائرة تعطي المستخدم وقتا كافيا للذهاب الى السرير دون مشاكل وبعد هذا الوقت المحدد تفصل الإضاءة ...
لأن التيار المستنفذ من الجائرة ليس كبير لذلك لم نستخدم Transformer . الدائرة المتكاملة المستخدمة IC555 Cmos تعمل كـ Monostable عند فتح SW1.وبعد 15 ثانية تفصل الإضاءة .
ملاحظات
1- يجب أن تعزل الدائرة جيدا لان تعمل على 220v
2- SW1 يجب ان يكون مفتاح معزول جيدا
3- R4 , C3 يحددان زمن التأخر فمثلا عندما يكون C3=10uf فإن كل 100k سوف ينتج تأخر مقداره 1 Sec , فعندما تكون R4=1.8M سوف يؤدي ذلك لتأخر مقداره 18 ثانيه
وهذه قائمة بالعناصر المطلوبة
هذه الدائرة تعطي المستخدم وقتا كافيا للذهاب الى السرير دون مشاكل وبعد هذا الوقت المحدد تفصل الإضاءة ...
لأن التيار المستنفذ من الجائرة ليس كبير لذلك لم نستخدم Transformer . الدائرة المتكاملة المستخدمة IC555 Cmos تعمل كـ Monostable عند فتح SW1.وبعد 15 ثانية تفصل الإضاءة .
ملاحظات
1- يجب أن تعزل الدائرة جيدا لان تعمل على 220v
2- SW1 يجب ان يكون مفتاح معزول جيدا
3- R4 , C3 يحددان زمن التأخر فمثلا عندما يكون C3=10uf فإن كل 100k سوف ينتج تأخر مقداره 1 Sec , فعندما تكون R4=1.8M سوف يؤدي ذلك لتأخر مقداره 18 ثانيه
وهذه قائمة بالعناصر المطلوبة
